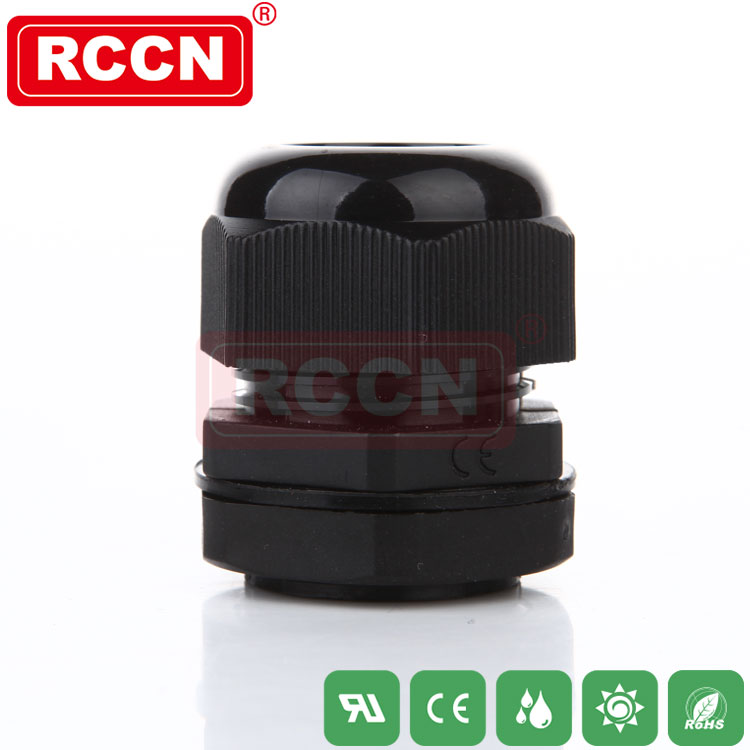

Conector do cabo, bucim

Características: conector de cabo métrico M-tipo de venda quente

Especificações dos parafusos: Parafuso métrico (métrico / EN50262).
Material do produto: As peças A.C.D.F são feitas de material de nylon 66. B é feito de borracha de silicone resistente ao envelhecimento E é feito de borracha nitrílica resistente ao óleo.
Certificação de produtos: European CE European environmental protection SGS, REACH.
Classificação de incêndio: UL94V-2.
Grau de proteção: Dentro da faixa de baioneta especificada, use uma junta à prova d'água e um anel de fixação para apertar a cabeça em IP68.
Tipo de cor: cinza branco, preto.
Como usar: Primeiro, coloque o corpo na placa da máquina e, em seguida, aperte-o com uma porca.O cabo passa pela cabeça de pressão e aperta a cabeça para fixá-lo.
Temperatura de operação: estática -40 ° C a 85 ° C.
Caraterísticas de produto: O projeto da maxila de aperto e do anel de aperto é integrado É conveniente e conveniente montar com a cabeça de aperto O cabo de aperto tem uma escala grande e força elástica forte Pode ser impermeável, dustproof, resistente ao sal, ácido e alcalóide resistentes, álcool, Óleo, graxa e solventes em geral. Ele é aplicado à proteção fixa da extremidade de saída do cabo e veda a água à prova de poeira.
Mais opções: Está disponível uma variedade de anéis de fixação, e a borracha ambiental necessária para uso externo deve ser substituída por um material de borracha de silicone antienvelhecimento - tipo AGH. Exemplo de modelo: AG-12WH

Modelo Item No.		Especificações do parafuso Thread	Eletricidade aplicável Diâmetro externo do cabo CableRange Φ	Diâmetro externo da rosca Thread O.D. D1	Abertura da placa Panel Mounting Hole	Comprimento da rosca Thread Length L1	Comprimento da junta Joint Length L2+L3	Jogador de tabuleiro Spanner size A&F
Branco acinzentado White	Preto Black	Especificações do parafuso Thread		Diâmetro externo da rosca Thread O.D. D1	Abertura da placa Panel Mounting Hole	Comprimento da rosca Thread Length L1	Comprimento da junta Joint Length L2+L3	Jogador de tabuleiro Spanner size A&F
Tipo padrão de rosca curtastandard
AG-12W	AG-12B	M12×1.5	3-6.5	12	12-12.3	8	22	17/16
AG-14W	AG-14B	M14×1.5	4-8	14	14-14.3	8	26	19/19
AG-16W	AG-16B	M16×1.5	4-8	16	16-16.3	8	26	22/19
AG-16DW	AG-16DB	M16×1.5	5-10	16	16-16.3	8	26	22/22
AG-18W	AG-18B	M18×1.5	5-10	18	18-18.3	8	27	24/22
AG-20W	AG-20B	M20×1.5	6-12	20	20-20.3	9	28	27/24
AG-20DW	AG-20DB	M20×1.5	10-14	20	20-20.3	10	28	27/27
AG-22W	AG-22B	M22×1.5	10-14	22	22-22.3	10	30	30/27
AG-24W	AG-24B	M24×1.5	12-15	24	24-24.4	10	30	30/27
AG-25SW	AG-25SB	M25×1.5	9-16	25	25-25.4	10	35	32/33
AG-25W	AG-25B	M25×1.5	13-18	25	25-25.4	10	35	32/33
AG-27W	AG-27B	M27×1.5	13-18	27	27-27.4	10	35	36/33
AG-30W	AG-30B	M30×1.5	16-21	30	30-30.4	11	35	37/36
AG-32W	AG-32B	M32×1.5	16-21	32	32-32.4	11	35	39/37
AG-32DW	AG-32DB	M32×1.5	18-25	32	32-32.4	12	40	39/42
AG-36W	AG-36B	M36×1.5	18-25	36	36-36.4	12	40	45-41/42
AG-40W	AG-40B	M40×1.5	22-32	40	40-40.4	14	48	50/53
AG-50W	AG-50B	M50×1.5	32-38	50	50-50.4	14	49	60/61
AG-63W	AG-63B	M63×1.5	37-44	63	63-63.4	14	50	74/67
AG-75W	AG-75B	M75×2.0	53-60	75	75-75.4	25	65	86/82
Tipo de espessamento do anel de aperto thickening
AG-10W	AG-10B	M10×1	3-6.5	12	12-12.3	8	22	15/15
AG-12SW	AG-12SB	M12×1.5	2-5	12	12-12.3	8	22	17/16
AG-14SW	AG-14SB	M14×1.5	2-6	14	14-14.3	8	26	19/19
AG-16SW	AG-16SB	M16×1.5	2-6	16	16-16.3	8	26	22/19
AG-18SW	AG-18SB	M18×1.5	3-7	18	18-18.3	8	27	24/22
AG-20SW	AG-20SB	M20×1.5	5-9	20	20-20.3	9	28	27/24
AG-22SW	AG-22SB	M22×1.5	7-12	22	22-22.3	10	30	30/27
AG-24SW	AG-24SB	M24×1.5	7-12	24	24-24.4	10	30	30/27
AG-25SW	AG-25SB	M25×1.5	9-16	25	25-25.4	10	35	35/33
AG-27SW	AG-27SB	M27×1.5	9-16	27	27-27.4	10	35	36/33
AG-30SW	AG-30SB	M30×1.5	7-15	30	30-30.4	11	35	37/36
AG-32W(7-15)	AG-32B(7-15)	M32×1.5	7-15	32	32-32.4	11	35	39/37
AG-32W(13-20)	AG-32B(13-20)	M32×1.5	18-25	32	32-32.4	12	40	39-41/42
AG-36SW	AG-36SB	M36×1.5	13-20	36	36-36.4	12	40	45-41/42
AG-40SW	AG-40SB	M40×1.5	20-26	40	40-40.4	14	48	50/53
AG-50SW	AG-50SB	M50×1.5	25-31	50	50-50.4	14	49	60/61
AG-63SW	AG-63SB	M63×1.5	29-35	63	63-63.4	14	50	74/67
AG-75SW	AG-75SB	M75×2.0	48-55	75	75-75.4	25	65	86-82

Modelo Item No.		Especificações do parafuso Thread	Eletricidade aplicável Diâmetro externo do cabo CableRange ￠	Diâmetro externo da rosca Thread O.D. D1	Abertura da placa Panel Mounting Hole	Comprimento da rosca Thread Length L1	Comprimento da junta Joint Length L2+L3	Jogador de tabuleiro Spanner size A&F
Branco acinzentado White	Preto Black	Especificações do parafuso Thread		Diâmetro externo da rosca Thread O.D. D1	Abertura da placa Panel Mounting Hole	Comprimento da rosca Thread Length L1	Comprimento da junta Joint Length L2+L3	Jogador de tabuleiro Spanner size A&F
Tipo padrão estendido
AG-12LW	AG-12LB	M12×1.5	3-6.5	12	12-12.3	15	22	17/16
AG-16LW	AG-16LB	M16×1.5	4-8	16	16-16.3	15	26	22/19
AG-16DLW	AG-16DLB	M16×1.5	5-10	16	16-16.3	15	26	22/22
AG-18LW	AG-18LB	M18×1.5	5-10	18	18-18.3	15	27	24/22
AG-20LW	AG-20LB	M20×1.5	6-12	20	20-20.3	15	28	27/24
AG-20DLW	AG-20DLB	M20×1.5	8-14	20	20-20.3	15	28	27/27
AG-22LW	AG-22LB	M22×1.5	10-14	22	22-22.3	15	30	30/27
AG-24LW	AG-24LB	M24×1.5	12-15	24	24-24.4	15	30	30/27
AG-25SLW	AG-25SLB	M25×1.5	9-16	25	25-25.4	15	35	32/33
AG-25LW	AG-25LB	M25×1.5	13-18	25	25-25.4	15	35	32/33
AG-32LDW	AG-32LDB	M32×1.5	18-25	32	32-32.4	16	35	41/42
AG-40LW	AG-40LB	M40×1.5	22-32	40	40-40.4	18	48	50/53
AG-50LW	AG-50LB	M50×1.5	32-38	50	50-50.4	20	49	60/61
AG-63LW	AG-63LB	M63×1.5	37-44	63	63-63.4	19	50	74/67
Longo espessamento
AG-12SLW	AG-12SLB	M12×1.5	2-5	12	12-12.3	15	22	17/16
AG-14SLW	AG-14SLB	M14×1.5	2-6	14	14-14.3	15	26	19/19
AG-16SLW	AG-16SLB	M16×1.5	2-6	16	16-16.3	15	26	22/19
AG-18SLW	AG-18SLB	M18×1.5	3-7	18	18-18.3	15	27	24/22
AG-20SLW	AG-20SLB	M20×1.5	5-9	20	20-20.3	15	28	27/24
AG-22SLW	AG-22SLB	M22×1.5	7-12	22	22-22.3	15	30	30/27
AG-32LW(13-20)	AG-32LB(13-20)	M32×1.5	13-20	32	32-32.4	15	40	39/42
AG-40SLW(15-23)	AG-40SLB(15-23)	M40×1.5	15-23	40	40-40.4	18	48	50/46
AG-40SLW(19-28)	AG-40SLB(19-28)	M40×1.5	19-28	40	40-40.4	18	48	50/46
AG-40SLW	AG-40SLB	M40×1.5	20-26	40	40-40.4	18	48	50/53
AG-50SLW(27-35)	AG-50SLB(27-35)	M50×1.5	27-35	50	50-50.4	18	49	60/56
AG-50SLW(22-29)	AG-50SLB(22-29)	M50×1.5	22-29	50	50-50.4	18	49	60/56
AG-50SLW	AG-50SLB	M50×1.5	25-31	50	50-50.4	18	49	60/61
AG-63SLW	AG-63SLB	M63×1.5	29-35	63	63-63.4	19	50	74/67
AG-63DLW(34-45)	AG-63DLB(34-45)	M63×1.5	34-45	63	63-63.4	19	57	74/68
AG-63SLW(28-39)	AG-63SLB(28-39)	M63×1.5	28-39	63	63-63.4	19	57	74/68
