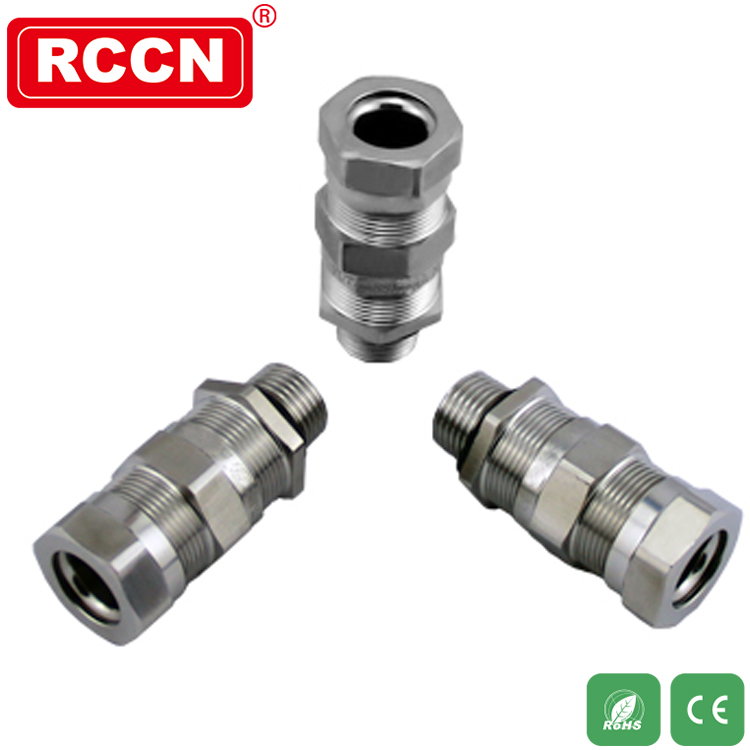

Conector de cabo à prova de explosão blindado, conector impermeável de cabo de aço inoxidável blindado à prova de explosão

Modelo：BXG-EX1

Material: O metal externo é de aço inoxidável 304, e o material de vedação é de borracha modificada.
Nível de proteção: dentro da faixa de baioneta especificada, o nível de proteção pode atingir IP66
Faixa de temperatura: -40 ° C a 100 ° C
Aplicação: É usado em locais à prova de explosão, conexão de equipamentos elétricos à prova de explosão, química, petróleo, energia elétrica, indústria leve, máquinas e outros departamentos, especialmente adequados para instalação de linha de engenharia de automação.
Grau à prova de explosão: Ex d IIC Gb / Ex e IIGB

Modelo Item No.	Especificação de rosca Thread Dimension	Faixa de baioneta Clamping range mm	Diâmetro externo da rosca AG mm	Comprimento da rosca GL mm	Altura H mm	Tamanho da chave Wrench size mm	Embalagem Std.Pkg PCS
SSM-EX1-M Rosca métrica Metric Thread
BXG-EX1-M16x1.5-12	M16x1.5	6-12	16	15	48	26	10
BXG-EX1-M20x1.5-15	M20x1.5	10-15	20	15	54.5	30	10
BXG-EX1-M25x1.5-18	M25x1.5	14-18	25	15	54.5	34	10
BXG-EX1-M30x2.0-23	M30x2.0	17-23	30	15	58	45	10
BXG-EX1-M32x1.5-27	M32x1.5	22-27	32	15	58	50	5
BXG-EX1-M36x2.0-27	M36x2.0	22-27	36	15	58	50	5
BXG-EX1-M40x1.5-33	M40x1.5	26-33	40	15	58	55	2
BXG-EX1-M48x2.0-33	M48x2.0	26-33	48	15	59.5	55	2
BXG-EX1-M50x1.5-41	M50x1.5	32-41	50	15	67	65	1
BXG-EX1-M56x2.0-49	M56x2.0	40-49	56	20	67	75	1
BXG-EX1-M63x1.5-57	M63x1.5	48-57	63	20	68	80	1
BXG-EX1-M64x2.0-49	M64x2.0	40-49	64	20	67	75	1
BXG-EX1-GRosca de tubulação G Thread
BXG-EX1-G3/8-12	G3/8	6-12	16.662	15	48	26	10
BXG-EX1-G1/2-15	G1/2	10-15	20.995	15	54.5	30	10
BXG-EX1-G3/4-18	G3/4	14-18	26.441	15	54.5	34	10
BXG-EX1-G1-27	G1	22-27	33.249	15	58	50	5
BXG-EX1-GI 1/4-33	GI 1/4	26-33	41.91	15	58	55	2
BXG-EX1-G1 1/2-41	G1 1/2	32-41	47.803	15	67	65	1
BXG-EX1-G2-49	G2	40-49	59.614	20	67	70	1
