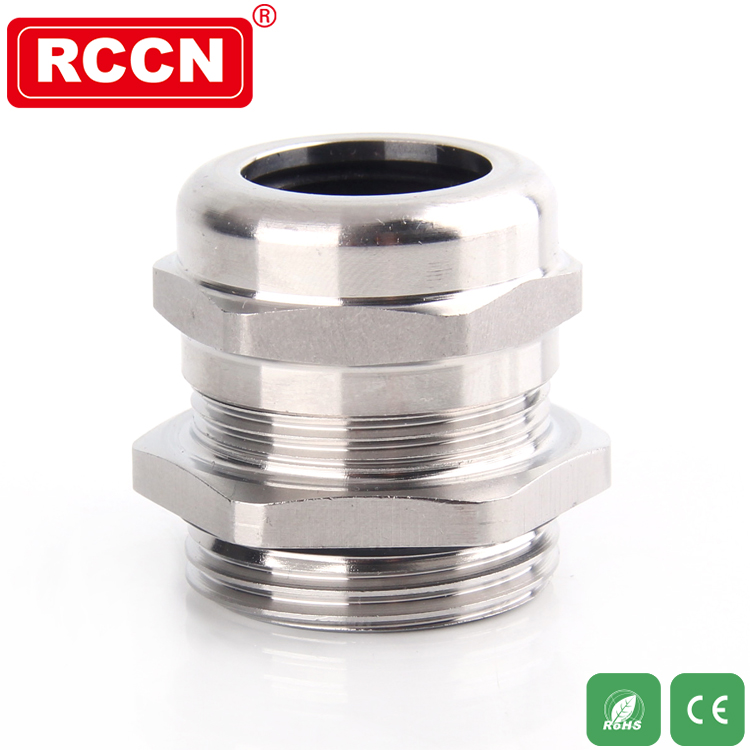

Conector impermeável de cabo de aço inoxidável, conector de aço inoxidável

Série：BXG-M/EMV

Material: O metal externo é de aço inoxidável 304, a manga do núcleo interno é de náilon e o material de vedação é de borracha modificada.
Características do produto: A cabeça de fixação do cabo de metal é considerada um corpo da extremidade Quando o cabo de isolamento entra na cabeça de fixação, a peça de contato presa na cabeça de fixação pode ser usada para fazer contato com a rede de isolamento de metal. Ondas eletromagnéticas atingem a linha de terra, permitindo que as fontes de interferência eletromagnética sejam evacuadas
Grau de proteção: dentro da faixa de baioneta especificada e usando um selo tipo suitable adequado, o grau de proteção pode atingir IP68
Temperatura de funcionamento: -40 ° C a 100 ° C, um curto período de tempo pode chegar a 120 ° C

Modelo Item No.	Especificação de rosca Thread Dimension	Faixa de baioneta Clamping range mm	Diâmetro externo da rosca AG mm	Comprimento da rosca GL mm	Altura H mm	Tamanho da placa Wrench size mm	Embalagem Std.Pkg PCS
BXG-M/EMVRosca métricaMetric Thread
BXG-M12x1.5EMV-6.5	M12x1.5	3-6.5	12	6	20	14	50
BXG-M16x1.5EMV-8	M16x1.5	4-8	16	7	23	17/18	50
BXG-M18x1.5EMV-10	M18x1.5	5-10	18	7	24	20	50
BXG-M20x1.5EMV-12	M20x1.5	6-12	20	7	25	22	50
BXG-M24x1.5EMV-14	M24x1.5	8-14	24	7	24.5	24/27	50
BXG-M25x1.5EMV-16	M25x1.5	10-16	25	7	25.5	28	25
BXG-M25x1.5EMV-18D	M25x1.5	13-18	25	7	27	30	25
BXG-M30x2.0EMV-18	M30x2.0	13-18	30	8	27	30/34	25
BXG-M32x1.5EMV-22	M32x1.5	15-22	32	8	30	36	20
BXG-M32x1.5EMV-25D	M32x1.5	18-25	32	8	35	40	20
BXG-M36x2.0EMV-25	M36x2.0	18-25	36	8	35	40	20
BXG-M40x1.5EMV-30	M40x1.5	22-30	40	9	38	45	10
BXG-M40x1.5EMV-32D	M40x1.5	22-32	40	9	40.5	50	10
BXG-M48x2.0EMV-32	M48x2.0	22-32	48	9	40	50/52	10
BXG-M50x1.5EMV-38	M50x1.5	30-38	50	9	43	55/58	10
BXG-M56x2.0EMV-38	M56x2.0	30-38	56	9	43	60/58	10
BXG-M63x1.5EMV-44	M63x1.5	37-44	63	10	44	65/70	5
BXG-M64x2.0EMV-44	M64x2.0	37-44	64	10	44	65/70	5
BXG-PG/EMVEncadeamento PG alemão Germam PG Thread
BXG-PG7EMV-6.5	PG7	3-6.5	12.5	6	20	14	50
BXG-PG9EMV-8	PG9	4-8	15.2	7	22	17	50
BXG-PG11EMV-10	PG11	5-10	18.6	7	24	20	50
BXG-PG13.5EMV-12	PG13.5	6-12	20.4	7	25.5	22	50
BXG-PG16EMV-14	PG16	8-14	22.5	7	25	24	50
BXG-PG21EMV-18	PG21	13-18	28.3	8	28	30	25
BXG-PG29EMV-25	PG29	18-25	37	8	35	40	20
BXG-PG36EMV-32	PG36	22-32	47	9	40.5	50	10
BXG-PG42EMV-38	PG42	30-38	54	9	40	58	10
BXG-PG48EMV-44	PG48	37-44	59.3	10	43	65	5
BXG-PG63EMV-52	PG63	42-52	72	11	47	77	5
