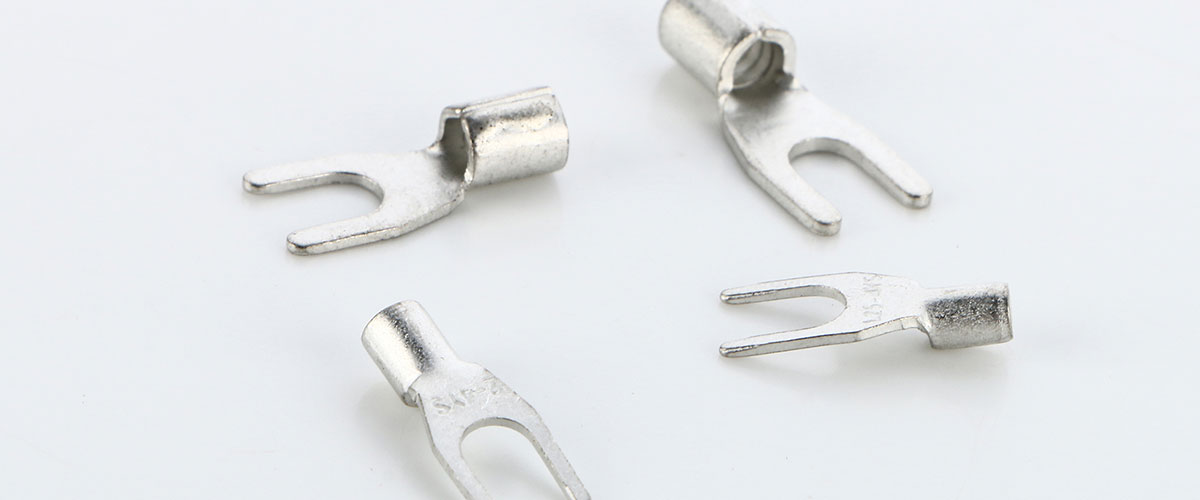

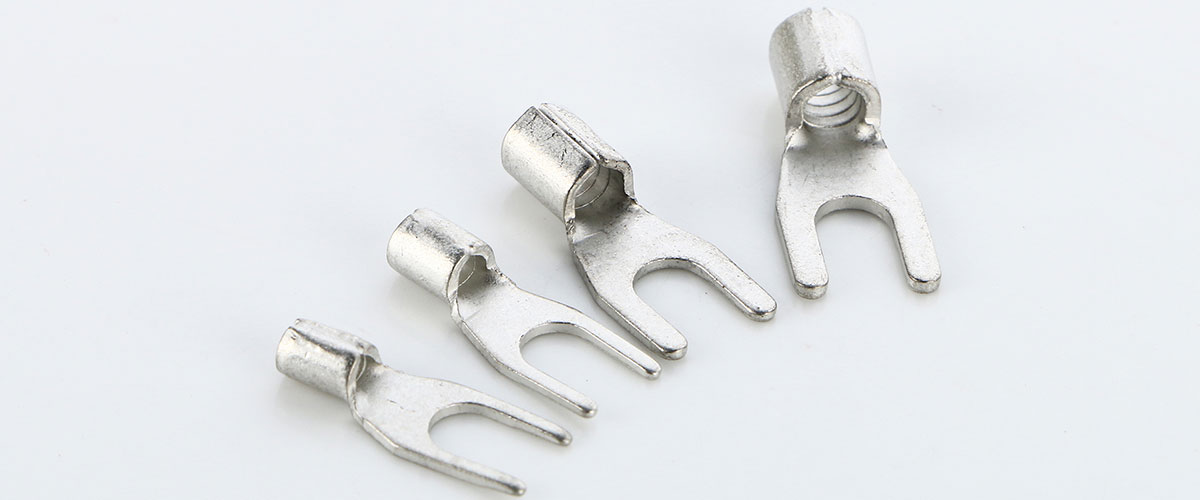

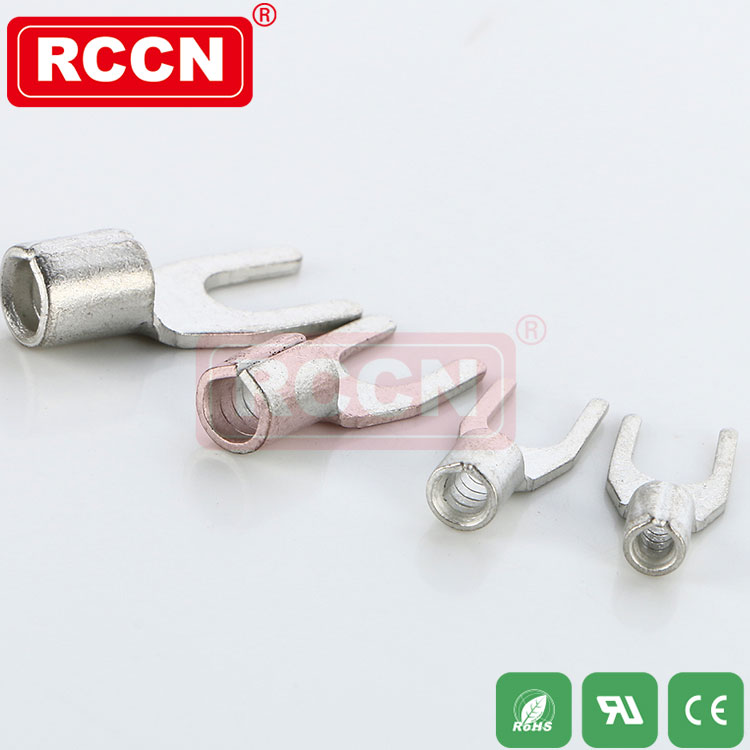

Tipo Y nu terminal

Material: terminais de cobre feitas de alta qualidade, a boa condutividade eléctrica, de alta qualidade revestimento ROHS-PVC fabricados durabilidade envelhecimento.
Características: alta qualidade mate chapeamento, oxidação muito mais tempo, nenhuma porção afiada; correspondentes pressionando braçadeira terminal de Richeng para o fio, o aparecimento de fiação,
Certificação Internacional: certificação ambiental RoHS da UE, a certificação europeia CE.
Características: de alta qualidade, não quebrar depois de lançar a prensagem, o calor -40 graus a 85 graus em uso normal.
Uso: A pele casca de fio, o latão penetrar o terminal

condutor secção transversal：0.5～1.5mm2(American Wire Gauge22～16 ) corrente máxima：1max＝19A
Size of cable: 0.5-1.5mm2(American standar 22-16) Max.Current=19A

modelo	tamanho

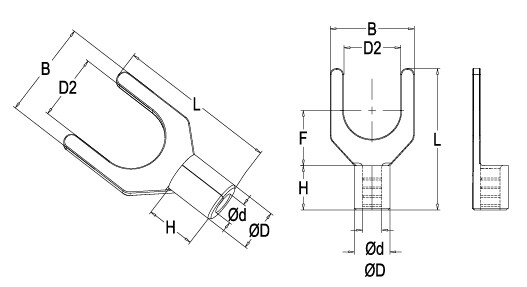

	Parafuso US-fabricados No.	Parafuso diâmetro boca	B	L	F	H	Dφ	dφ
	Parafuso US-fabricados No.	D2	mm	mm	mm	mm	mm	mm
Y1.25-3	#4	3.2mm	5.7	16.0	6.5	4.8	3.4	1.7
YS1.25-3.5	#6	3.7mm	5.7	16.0	6.5
YL1.25-3.5	#6	3.7mm	6.4	16.0	6.5
YS1.25-4	#8	4.3mm	6.4	16.0	6.5
YM1.25-4	#8	4.3mm	7.2	16.0	6.5
YL1.25-4	#8	4.3mm	8.1	16.0	6.5
YS1.25-5	#10	5.3mm	8.1	16.0	6.5
YL1.25-5	#10	5.3mm	9.5	16.0	6.5
YS1.25-6	1/4	6.5mm	9.5	16.0	6.5
YL1.25-6	1/4	6.5mm	12.0	22.0	11.0

condutor secção transversal：1.5～2.5mm2(American Wire Gauge 16～14) corrente máxima：lmax＝27A
Size of cable: 1.5-2.5mm2(American standar 16-14) Max.Current=27A

modelo	tamanho
	Parafuso US-fabricados No.	Parafuso diâmetro boca	B	L	F	H	D	dφ
	Parafuso US-fabricados No.	D2	mm	mm	mm	mm	mm	mm
Y2-3	#4	3.2mm	5.7	16.0	6.5	4.8	4.1	2.3
YS2-3.5	#6	3.7mm	5.7	16.0	6.5
YL 2-3.5	#6	3.7mm	6.0	16.0	6.5
YS 2-4	#8	4.3mm	6.4	16.0	6.5
YM2-4	#8	4.3mm	7.2	16.0	6.5
YL2-4	#8	4.3mm	8.1	16.0	6.5
YS2-5	#10	5.3mm	8.1	16.0	6.5
YL2-5	#10	5.3mm	9.5	16.0	6.5
YS2-6	1/4	6.5mm	9.5	16.0	6.5
YL2-6	1/4	6.5mm	12.0	22.0	11.0

condutor secção transversal：2.5～4mm2(American Wire Gauge14～12) corrente máxima：lmax＝37A
Size of cable: 2.5-4mm2(American standar 14-12) Max.Current=37A

modelo	tamanho
	Parafuso US-fabricados No.	Parafuso diâmetro boca	B	L	F	H	Dφ	dφ
	Parafuso US-fabricados No.	D2	mm	mm	mm	mm	mm	mm
Y3.5-3	#4	3.2mm	5.7	18.3	7.0	6.0	5.0	3.0
Y3.5-4	#8	4.3mm	8.0	18.3	7.0
Y3.5-5	#10	5.3mm	8.0	18.3	7.0
Y3.5-6	1/4	6.5mm	12.0	21.5	12.1

condutor secção transversal：4～6mm2(American Wire Gauge12～10) corrente máxima：lmax=48A
Size of cable: 4-6mm2(American standar 12-10) Max.Current=48A

modelo	tamanho
	Parafuso US-fabricados No.	Parafuso diâmetro boca	B	L	F	H	Dφ	dφ
	Parafuso US-fabricados No.	D2	mm	mm	mm	mm	mm	mm
Y5.5-3.5	#6	3.7mm	8.3	19.5	7.5	6.8	5.6	3.4
Y5.5-3.5	#6	3.7mm	8.3	18.5	7.0
YS5.5-4	#8	4.3mm	8.3	19.5	7.5
YL5.5-4	#8	4.3mm	9.0	18.2	7.5
Y5.5-5	#10	5.3mm	9.0	18.2	7.5
YS5.5-6	1/4	6.5mm	9.0	18.2	7.5
YL5.5-6	1/4	6.5mm	12.0	25.5	12.0
Y5.5-8	5/16	8.4mm	14.0	24.5	11.5

condutor secção transversal：6～10mm2(American Wire Gauge8) corrente máxima：lmax＝62A

modelo	tamanho
	Parafuso US-fabricados No.	Parafuso diâmetro boca	B	L	F	H	Dφ	dφ
	Parafuso US-fabricados No.	D2	mm	mm	mm	mm	mm	mm
Y8-4	#8	4.3mm	9.0	20.8	8.1	8.5	7.2	4.5
Y8-5	#10	5.3mm	9.0	20.8	8.1
Y8-6	1/4	6.5mm	12.0	23.8	9.2
Y8-8	5/16	8.4mm	13.8	25.4	10.7
Y8-10	3/8	10.5mm	15.9	25.4	10.7

condutor secção transversal：10～16mm2(American Wire Gauge6) corrente máxima：lmax＝88A

modelo	tamanho
	Parafuso US-fabricados No.	Parafuso diâmetro boca	B	L	F	H	Dφ	dφ
	Parafuso US-fabricados No.	D2	mm	mm	mm	mm	mm	mm
Y14-4	#8	4.3mm	11.0	25.5	10.7	10.5	9.0	5.8
Y14-5	#10	5.3mm	11.0	25.5	10.7
Y14-6	1/4	6.5mm	11.0	25.5	10.7
Y14-8	5/16	8.4mm	13.8	28.5	10.7
Y14-10	3/8	10.5mm	15.9	28.5	10.7

condutor secção transversal：16～25mm2(American Wire Gauge4) corrente máxima：lmax=115

modelo	tamanho
	Parafuso US-fabricados No.	Parafuso diâmetro boca	B	L	F	H	Dφ	dφ
	Parafuso US-fabricados No.	D2	mm	mm	mm	mm	mm	mm
Y22-5	#10	5.3mm	11.0	27.7	9.5	12.0	11.5	7.7
Y22-6	1/4	6.5mm	11.0	27.7	9.5
Y22-8	5/16	8.4mm	16.5	33.5	13.5
Y22-10	3/8	10.5mm	16.5	33.5	13.5

condutor secção transversal：35～50mm2(2) corrente máxima：lmax＝160A

modelo	tamanho
	Parafuso US-fabricados No.	Parafuso diâmetro boca	B	L	F	H	Dφ	dφ
	Parafuso US-fabricados No.	D2	mm	mm	mm	mm	mm	mm
Y38-6	1/4	6.5mm	15.9	35.0	13.5	14.0	13.3	9.4
Y38-8	5/16	8.4mm	15.9	35.0	13.5
Y38-10	3/8	10.5mm	15.9	35.0	13.5
Y38-12	1/2	13.0mm	19.0	39.0	15.5
